انکودر سرو موتور SG از نوع ابسلوت بوده که در صورت قطعی برق می تواند پوزیشن قبلی خود را پیدا کند. انکودر سرو موتورها تا توان 1KW از نوع Single Turn و از یک کیلووات به بالا از نوع Multi Turn می باشد. کابل انکودر و قدرت این سرو موتورها 3 متری می باشد و دارای 16 عدد پوزیشن داخلی و 4 عدد سرعت داخلی می باشد. سرو موتور SG مجهز به شبکه RS485 جهت ارتباط گیری با سایر برندها می باشد.

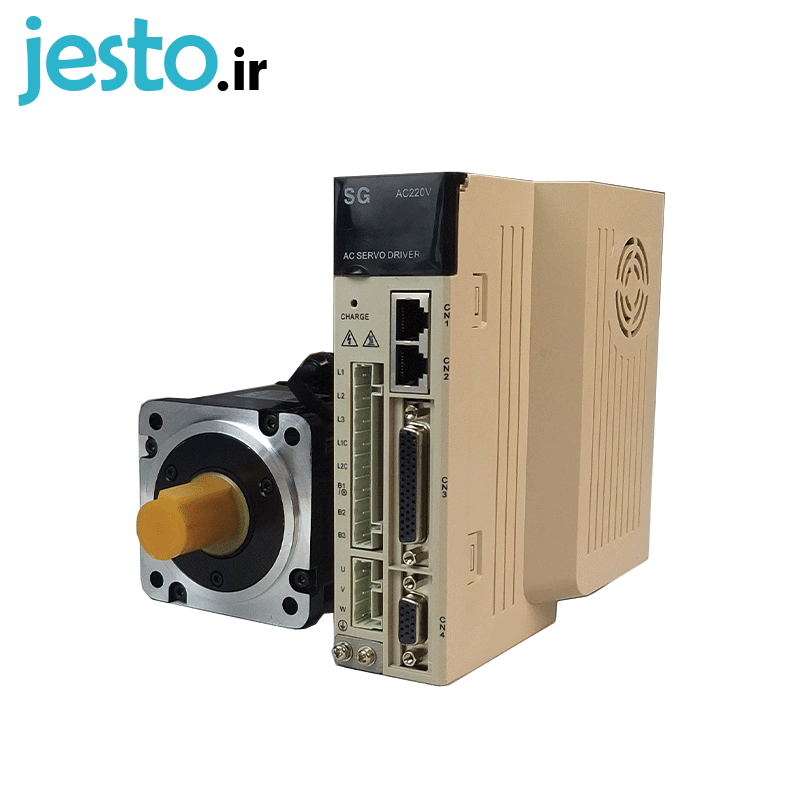

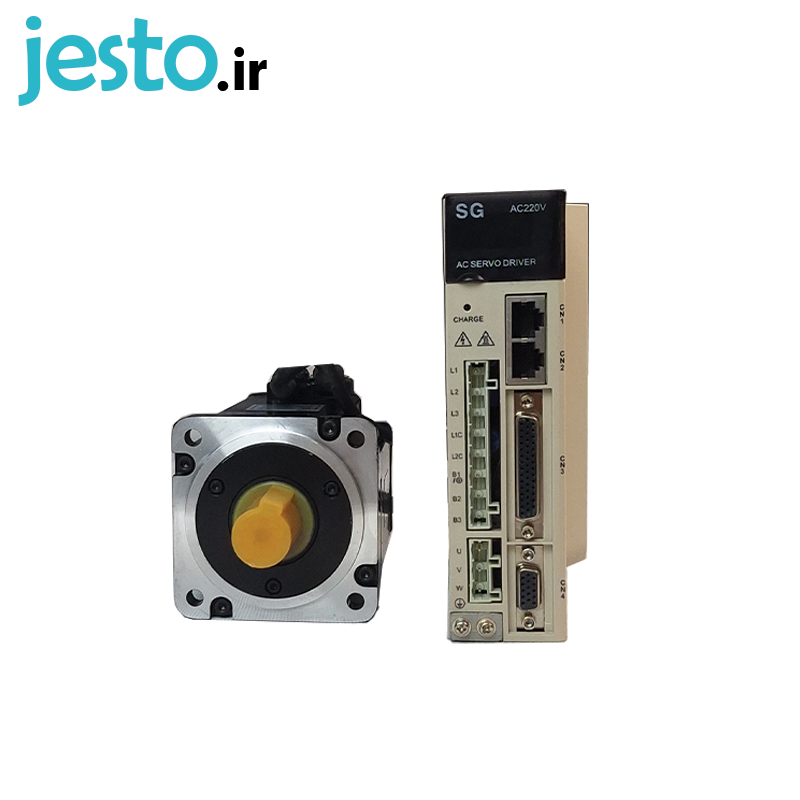

مشخصات فنی سرو موتور 750W بدون ترمز SG
- ولتاژ کاری: 220V تکفاز
- جریان موتور: 4A
- دقت و نوع انکودر: 17 بیتی ابسلوت / Single Turn
- گشتاور نامی: 2.4N/m / حداکثر گشتاور: 8.4N/m
- سرعت نامی: 3000RPM / حداکثر سرعت: 5000RPM
- قطر شفت: 19mm
- سایز فلنج: 80mm
- درایو از نوع KD
- کابل انکودر و قدرت: 3M
- 16 عدد پوزیشن داخلی
- 4 عدد سرعت داخلی
- دارای پورت RS485
- کلاس حفاظت موتور: IP65
- محدوده دمای مجاز فعالیت موتور: 40+~20- سانتی گراد
- محدوده دمای مجاز فعالیت درایو: 55+~0 سانتی گراد
- توانایی Overload تا 3 مرتبه
- وزن موتور: 2.5Kg
- کد موتور: 80SM-750A1
- کد درایو: SD-S17501 (KD203)
- در مدلهای SG که مجهز به انکودر ابسولوت 17 بیتی میباشد، مقادیر انکودر فقط تحت شبکه مدباس RTU قابل دسترسی است.
در سرعت های بالاتر از سرعت نامی به علت تلفات مکانیکیِ زیاد موتور سریع تر گرم می شود به همین دلیل نباید موتور را مکررا زیر بار اضافی نگه داشت چون موجب آسیب جدی به موتور خواهد شد.
ابعاد موتور 750 وات بدون ترمز با کد 80SG-750A1
ابعاد درایو 750 وات با کد SD-S17501
نقشه سیم کشی مد پوزیشن
در مدلهای SG که مجهز به انکودر ابسولوت 17 بیتی میباشد، مقادیر انکودر فقط تحت شبکه مدباس RTU قابل دسترسی است.
نقشه سیمکشی مد سرعت / گشتاور
در مدلهای SG که مجهز به انکودر ابسولوت 17 بیتی میباشد، مقادیر انکودر فقط تحت شبکه مدباس RTU قابل دسترسی است.
